TRTYQZ型单线油气供应站

2023-02-20

0次

详细介绍：

一、结构特点及应用范围

　　TRTYQZ-*-*型单线油－气供应站，是集润滑油液储存、增压过滤供送、压缩空气处理和PLC电气控制于一体的机电仪一体化产品，有二种流量规格，适用于单线二分式油气润滑系统中。稀油润滑

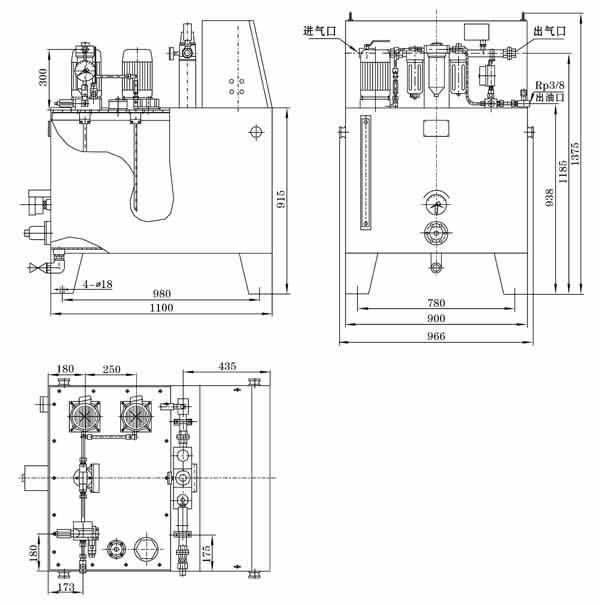

二、外形图

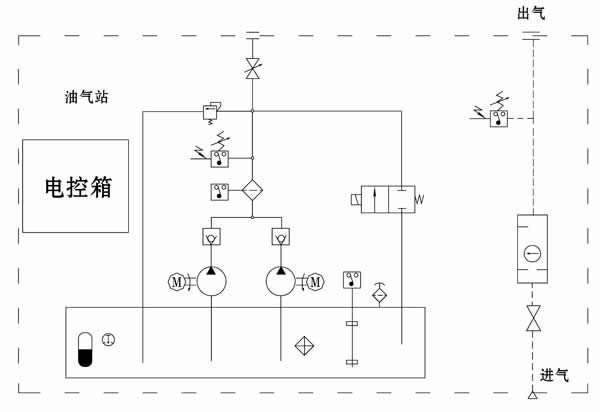

三、原理图

四、型号说明

五、功能说明

　　该站主要由油箱（带电加热器、液位计、电接点温度计、空气滤清器、液位控制器）、两台高压油泵装置（一备一用）、溢流阀、电磁阀、过滤器、压力控制器以及气动三联件和PLC电气控制柜等组成。在电动机的牵引下油泵工作，从油箱内吸入润滑油加压排出，途径单向阀和过滤器过滤后向系统管线供送。正常工作时，一台高压油泵常开工作，另一台备用，可通过电气转换开关来交替使用，并可通过按钮开关人工启动和停止油泵。PLC电气控制箱对油气系统实行程序化全自动控制，还可向主控室提供系统“运行”、“停止”、“故障”等远程信号接口
