TRTYQZ-0.28/型油气供应站

2023-02-20

0次

详细介绍：

一、结构特点及应用范围

　　TRTYQZ-0.28/*型油气供应站，是集润滑油液储存、增压过滤、压缩空气处理、油和气定量混合、PLC电气控制于一体的机电仪一体化产品，适用于单线混分式油气润滑系统中。稀油站

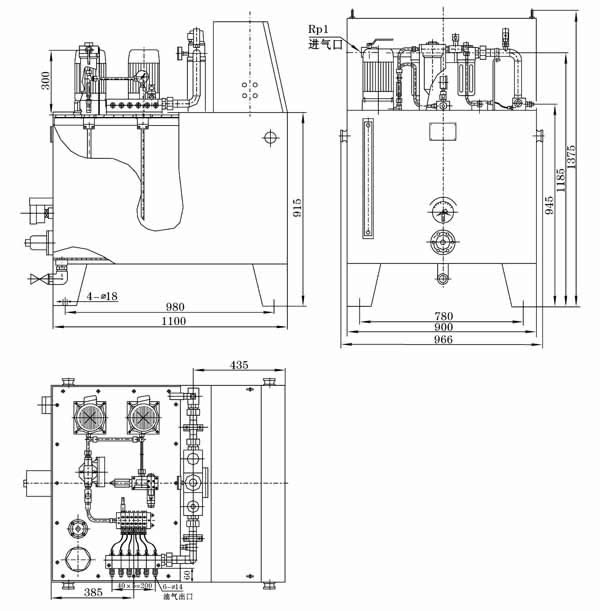

二、外形图

三、型号说明

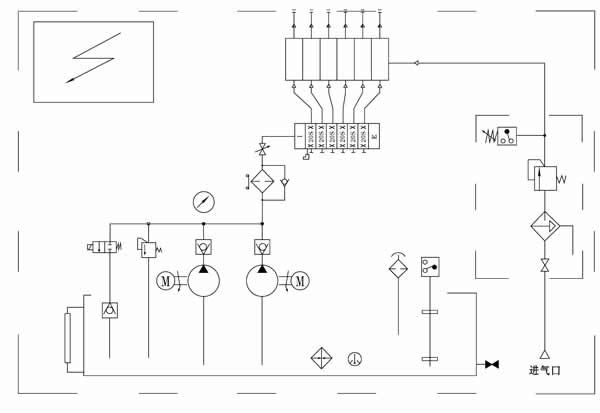

四、原理图

五、功能说明

　　该站主要由油箱（带电加热器、液位计、电接点温度计、空气滤清器、液位控制器）、两台高压油泵装置（一备一用）、溢流阀、二位二通电磁阀、过滤器、单向阀、压力表、KM型递进式分配器、油气混合器、压力控制器及气动三联件和PLC电气控制箱等组成。
　　在电动机的牵引下油泵工作，从油箱内吸入润滑油加压排出，途径单向阀、过滤器过滤后进KM型单线分配器进行定量分配，分配出的若干份油送自各口的油气混合器进行油气混合，经混合后的若干份油气向系统再分配的各油气分配器供送。正常工作时，一台高压油泵工作（常开），另一台备用，可通过电气转换开关来选择使用，并可通过按钮开关人工启动和停止油泵。PLC电气控制箱对油气润滑系统实行程序化全自动控制，同时还可和主控室联锁控制。
