YQWXZ-G型油气卫星站

2023-02-18

0次

详细介绍：

一、结构特点及应用范围

　　YQWXZ-G型油气卫星站，是集润滑油液定量分配、压缩空气处理、油－气混合于一体的集成化产品，元件均集成安装在一防护箱内，适用于不同工况条件下的单线－多区式大型油气润滑系统中。稀油润滑

二、外形图

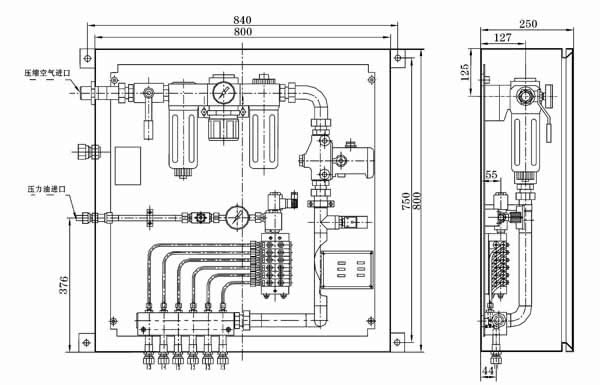

2～6出口油气卫星站外形图

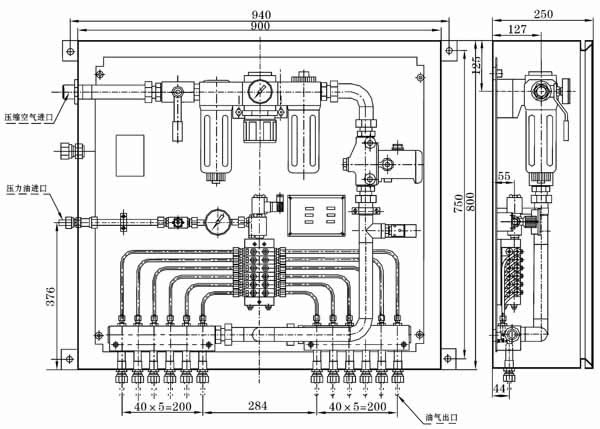

7～12出口油气卫星站外形图

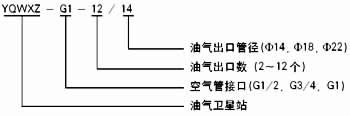

三、型号说明

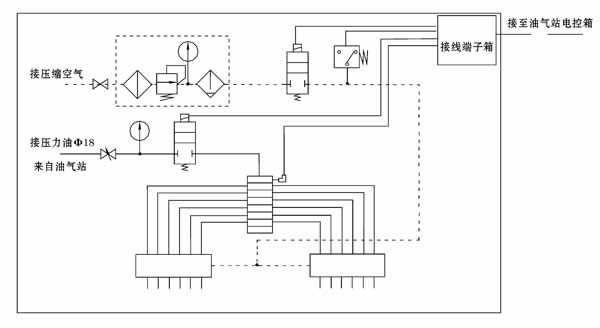

四、原理图

五、功能说明

　　油气卫星站由二位二通电动止回阀、KM型单线油分配器、气动三联件、二位二通气动电磁阀、油气混合器以及连接件等组成。润滑油供应站供送过来的压力油，经二位二通电动止回阀、KM型单线油分配器定量分配，分配出的若干份油分别送至各口的油气混合器进行油气混合，而后分别向后级的油气分流器进行再分流或直接供向润滑点。卫星站的工作控制接受油气润滑系统的主PLC电气控制箱控制。
