一、使用条件 与GLLQ型列管式冷却器相似,产品适用于冶金、矿山、轻工、电力、化工等工业部门的液压与润滑装置,将热工作油冷却到要求的温度;冷却器的设计温度为100℃~120℃,工作压稀油站力≤1.6MPa,传热系数为348~407w/m2.k,(若采用翅片管换热,则传热系数为523~580W/m2·k,但允许介质粘度为10~50cSt)。下面列出的LQ型冷却器则规定介质粘度为10~326cSt。 冷却管的两端分别与样气的进气口和出气口连通,所述筒体的两端分别设有冷气体的进-口和出口。本发明的各个冷却管均呈直管状设置,则样气在沿冷却管流动的过程中可以与其管壁接触,故能够与处于冷却管外部的冷气体进行热交换,增-大了换热面积以及热传导的空间,提-高了冷却效率;冷却产生的冷凝水可沿直线路径向外排出,加快了排水速度;冷凝水能够将附着在冷却管管壁上的粉尘一并向外排出,不会堵塞冷却管。 |

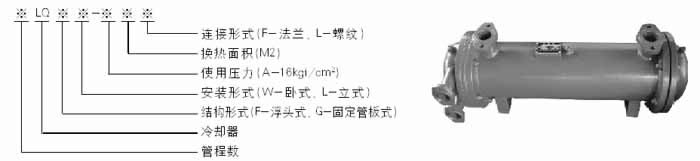

二、型号含义 |
![]() |
三、外形结构及尺寸 |

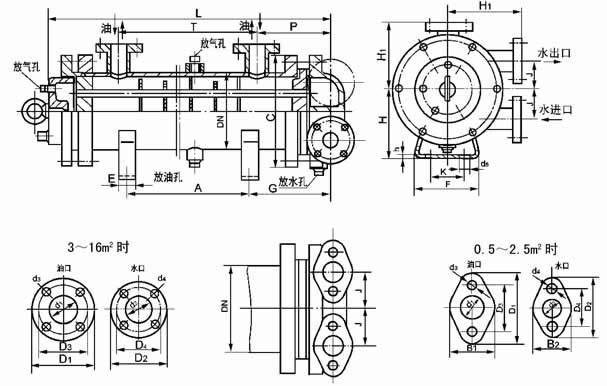

2LQFW 型冷却器外形尺寸图
|
![]() |
冷却面积0.5~2.5m2时进出水口型式;
3~16m2时为上图 |
